一、前向散射儀產品簡介

前向散射儀又稱能見度傳感器，天氣現象儀，前向散射儀是一款基于光學前向散射原理的高精度氣象與環境監測設備，專用于實時檢測大氣環境中的能見度情況，儀器可輸出15s、1min、10min能見度值，無需配置即可直接讀取，使用更加靈活，可為氣象預警、交通管理、環保監測及工業安全等領域提供核心數據支撐。

WX-N5型能見度傳感器采用前向散射法測量空氣總消光系數，進而計算當前能見度，廣泛用于道路交通、氣象等行業。

二、前向散射儀技術特點

1.儀器外殼為高質量鋁材料，陽極氧化后進行噴漆處理，整機防水、防塵、防碰撞性能優異；

2.儀器發射、接收鏡頭向下設計，極大降低太陽光等雜光干擾；

3.天氣現象識別，可識別霧、雨、雪、混合降水、晴等天氣現象，識別率高；

4.內置看門狗電路，保證長時間戶外運行可靠、穩定；

5.儀器通信、電源接口均含防雷設計，極大限度降低雷擊、靜電損害；

6.12~24V寬壓供電，總功率約1W，功耗極低，可使用太陽能板、蓄電池等長期供電；

7.數字接口使用RS485或RS232，標準MODBUS協議，無需進行協議適配；

8.儀器可輸出15s、1min、10min能見度值，無需配置即可直接讀取，使用更加靈活。

三、前向散射儀執行標準

QX/T 536-2020前向散射式能見度儀測試方法

四、技術指標

五、安裝說明

1. 安裝位置

能見度儀的安裝位置需要選擇在開闊、平坦、無遮擋的地面上，遠離建筑物、樹木、灌木、高峰等物體。這樣可以確保儀器觀測范圍不受遮擋，數據更加準確。

應避免不必要的光學干擾，能見度儀的接收器應背對強光源（如太陽光）進行安裝，發射器與接收器應位于南北方向。

2.安裝高度

能見度儀安裝高度應大于 1.5m 且小于 3m，安裝高度超過 3m 應進行對應高度的校準。

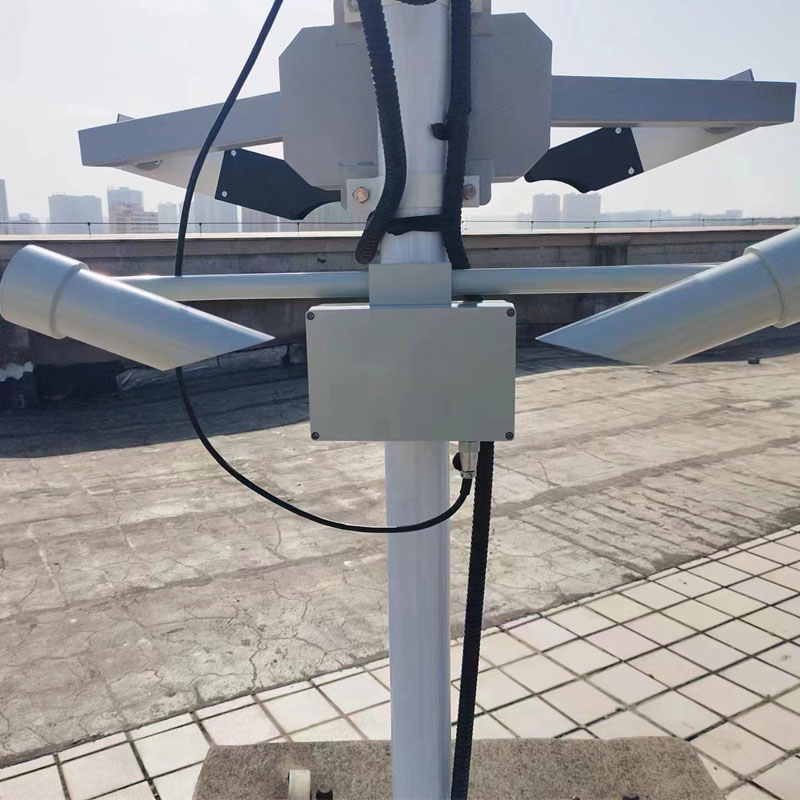

3.安裝步驟

3.1安裝前用戶應準備立柱，使用儀器自帶的卡箍安裝到立柱上。

3.2將儀器托舉到合適位置，使用卡箍后的螺栓對能見度儀進行安裝固定，安裝時應保證接收器與發射器開口向下，否則應重新安裝。
